阐明：本文采算科技先容了晶格氧的界说、核神思制及影响其活性的成分。晶格氧通过“晶格氧机制”（LOM）平直参与氧化响应，具有高响应驱能源。其活性受金属−氧键能带特征、氧空位酿成能、晶格结构、名义电子态及外部环境等多重成分协同调控，豪迈影响催化、储能及电化学等限度。

什么是晶格氧？

晶格氧是固体氧化物晶格结构中以O2-体式存在并参与名义响应或氧迁徙历程的氧物种。

差异于吸附氧和分子氧，晶格氧具有更高的化学响应驱能源和结构耦合特质。晶格氧的存在不仅组成氧化物晶体的基本骨架，同期在氧化复原响应历程中确认电子供体与结构窜改的双重作用（图1）。

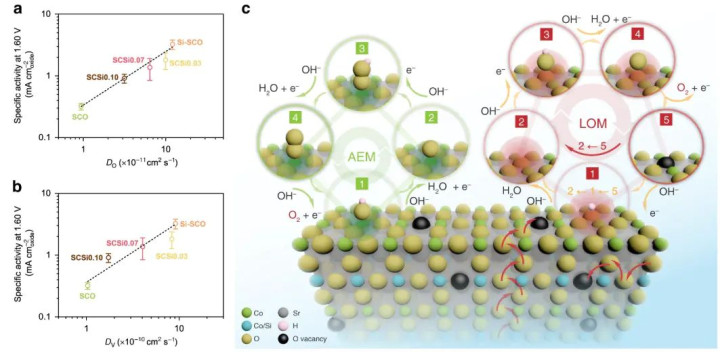

图1. 晶格氧机制（LOM）促进OER。DOI:10.1038/s41467-020-15873-x。

在常见的过渡金属氧化物中，晶格氧的化学特征与过渡金属d轨说念的填充情状密切联系。氧2p轨说念与金属d轨说念之间的能带访佛进程决定了其电子局域性与氧空位酿成能，从而影响其响应活性。

其参与样式时常通过氧空位（V₀）酿成与抵偿齐全，体现为可逆的氧亏蚀与再补充历程。这一特质使晶格氧在催化、储能、电化学以及固体氧化物燃料电板等体系中成为调控响应能源学的要害成分。

晶格氧的动态行为可通过电子态密度散播、氧化态变化以及结构重构加以表征。跟着响应进行，晶格氧可能阅历电子转化与局部结构大肆，从而齐全名义氧化–复原轮回的自卫管。

DOI：10.1038/nchem.2695

晶格氧的核神思制

晶格氧增强活性的中枢在于其参与氧化响应的“晶格氧机制”（LOM）。该机制差异于传统的Mars–van Krevelen旅途，晶格氧可平直看成氧化响应的供氧源参与响应，而非依赖外部吸附氧。

晶格氧在响应历程中通过氧空位迁徙与电子重排齐全氧化物的自复原与再氧化，酿成一个内生轮回体系。

金属-氧共价键的可调性

在电子结构层面，晶格氧机制依赖于金属–氧共价键的可调性。当金属–氧键的共价性增强时，O2p能级上移并接近费米能级，导致电子更容易从晶格氧转化至吸附物种，从而镌汰响应势垒。

该历程体现了氧化物中电子–空位耦合效应的报复性：过渡金属的氧化态波动与晶格氧的局域电子密度变化呈动态关联。晶格氧的迁徙时常陪伴金属阳离子价态的变化，举例由高价态向廉价态的可逆滚动，2026世界杯博亚体育(中国)官方授权平台使得举座体系的电荷均衡（图2）。

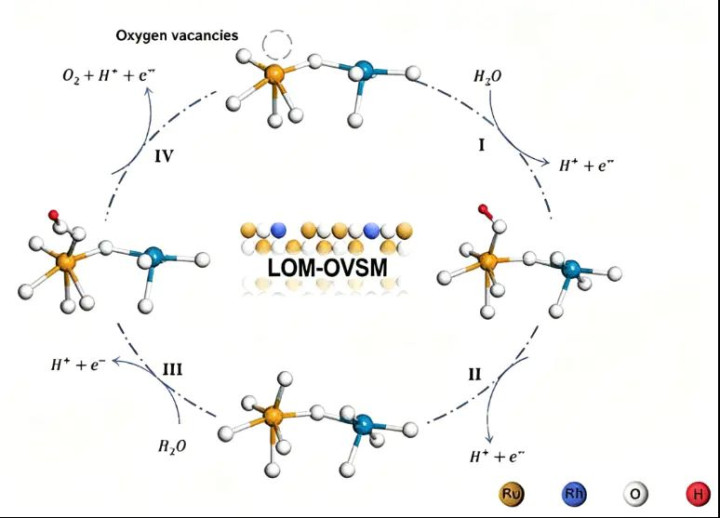

图2. 晶格氧的激活机制。DOI: 10.1021/acs.jpcc.2c08514。

晶格氧的能源学历程

晶格氧机制的要害能源学法子包括：氧空位的酿成、晶格氧的迁徙、以及氧空位的再填充。氧空位的酿成能决定了氧从晶格中开释的难易进程，而迁徙能垒终止了氧物种在固体里面的扩散速度。

当氧空位的酿成能较低且迁徙势垒适中时，晶格氧可在名义–体相间快速轮回，从而显贵培育响应活性。此外，晶格氧机制中还存在电荷重散播历程，即局域电子的从头定域化与氧化复原中心之间的电荷转化行为，这种历程常陪伴局部结构畸变与能带从头胪列（图3）。

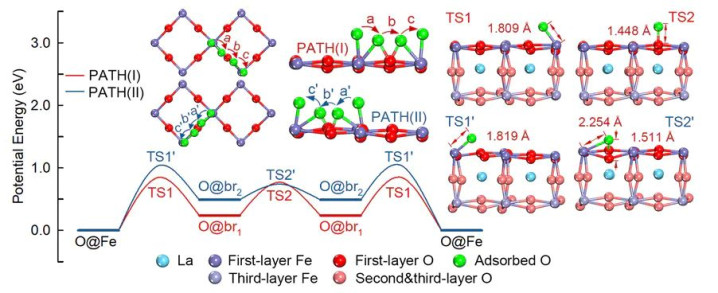

图3.O跳变历程的能量散播以及过渡态触及的基本法子。DOI:10.1021/acs.jpcc.2c00509。

晶格氧的响应旅途

晶格氧的响应旅途时常阐发为氧空位的联接生成与复合，其驱能源取决于晶格能、电子态密度以及名义吸附能之间的均衡。

金属离子的电子结构通过窜改氧的蚁集能与迁徙能平直决定了晶格氧的可动性，世界杯竞猜网站从而终止了响应中氧的供给速度与响应活化能。在这一机制框架下，晶格氧不再是惰性结构组成部分，而是参与能量与电子传递的活性中心（图4）。

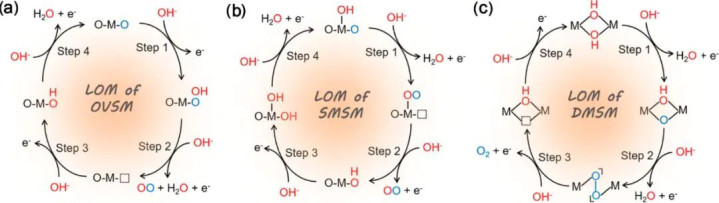

图4. 晶格氧响应旅途。

晶格氧活性受何影响？

晶格氧增强活性的齐全依赖于多个电子与结组成分的协同调控，其中枢在于窜改金属–氧键的能带特征与氧空位酿成能之间的均衡。

电子结构

电子结组成分是决定晶格氧活性的紧要条目。过渡金属的d带占据进程影响金属–氧间的电子耦合强度，从而调控氧2p轨说念与金属d轨说念的能带访佛。当两者能级差较小，氧的电子可部分转化至金属中心，增强晶格氧的可响应性。

相背，当能带错位过大时，氧的电子难以参与响应，导致氧空位酿成能过高，晶格氧迁徙受限（图5）。

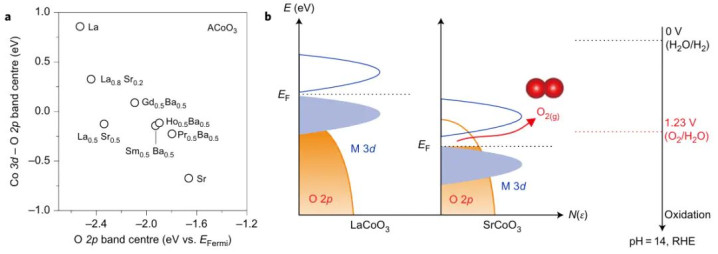

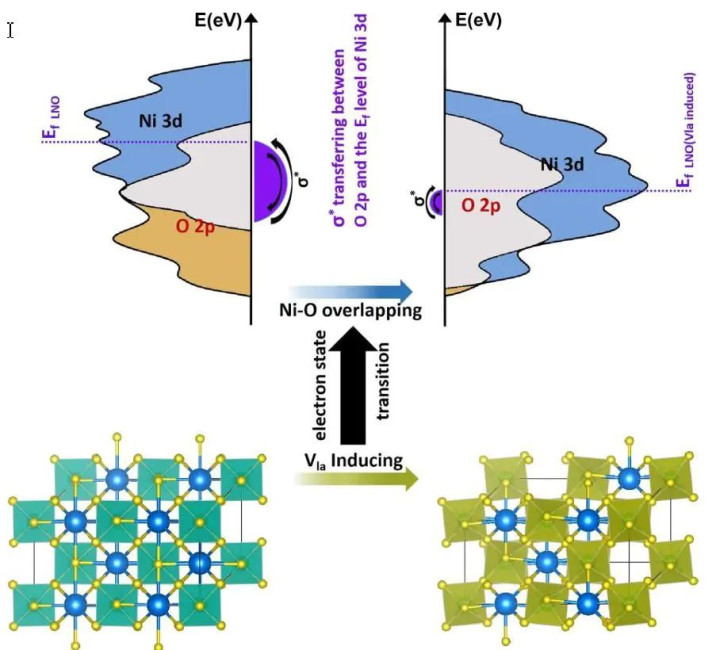

图5.电子结构的重塑机制。DOI: 10.1021/acs.chemmater.9b04287。

晶格结构与对称性

具有盛开晶格结构的氧化物，如钙钛矿型或尖晶石型结构，时常具有较低的氧迁徙势垒，这是由于其B位离子胪列酿成了联接的氧扩散通说念。

晶格应变、畸变和金属–氧键长度变化均会窜改氧空位的踏实性与酿成能。尤其是在非对称晶格中，局部配位环境的变化可指点氧空位的酿成能互异，从而齐全氧活性的空间散播调控（图6）。

图6. 晶格氧参与响应的旅途以及金属B位离子调控氧空位能的作用机制。DOI: 10.1039/D0EE00092B。

氧空位浓度与散播

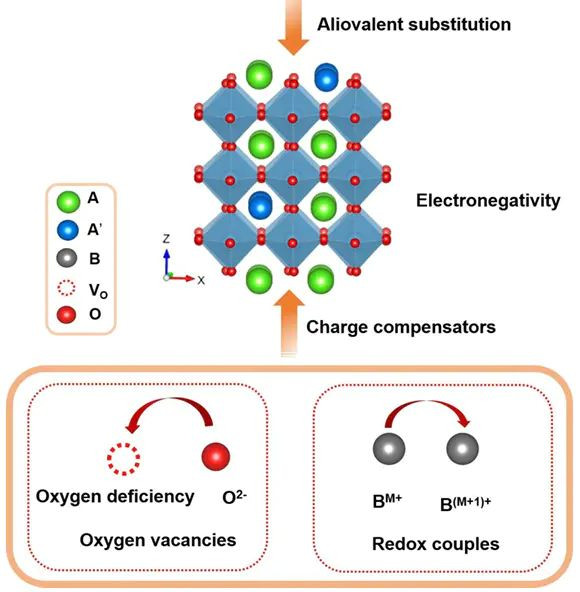

较高的氧空位浓度可增强氧的可迁徙性，但过多的空位会壅塞晶格齐全性并镌汰结构踏实性。因此，在活性与踏实性之间存在均衡窗口。调控氧空位散播的计谋包括异价掺杂、颓势工程及外场调控等，这些妙技可通过改变局部电子密度与电荷抵偿机制优化氧空位酿成热力学条目（图7）。

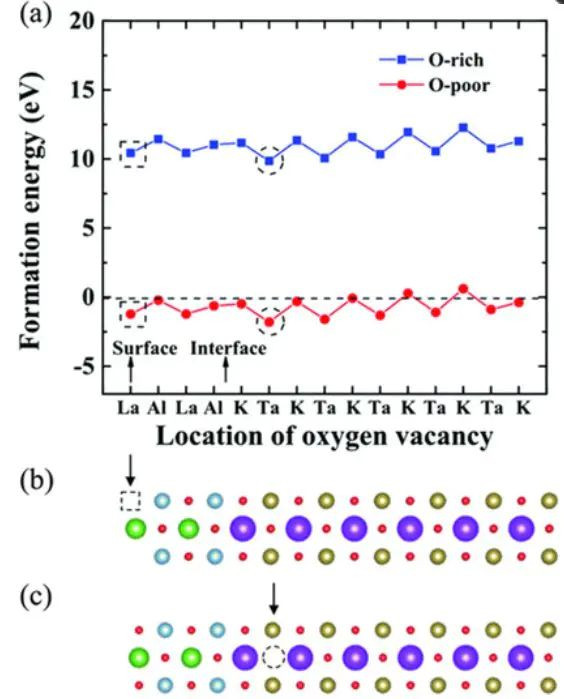

图7.富氧和贫氧条目不同原子层氧空位的酿成能。DOI: 10.3390/catal13010148。

名义电子态与吸附特质

名义电子密度的局域变化可窜改响应物的吸附能与活化能，从而影响氧化响应旅途的接纳。具有高名义电子密度的区域时常更易齐全晶格氧参与的响应法子，因为其电子供体智力更强，不详灵验促进氧–金属–响应物之间的电荷转化耦合（图8）。

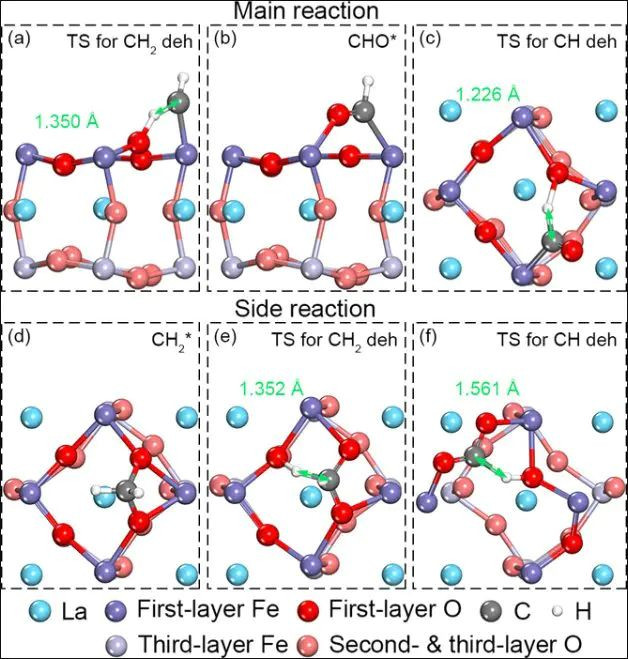

图8. 不同区域电子密度吸附响应物种的踏实性影响。DOI: 10.1021/acscatal.9b05154。

外部环境与热力学条目

温度升高会增强晶格振动与氧扩散，从而加快氧空位的酿成与迁徙。同期，脑怒氧分压的变化会窜改氧化物的氧化复原均衡，从而改变晶格氧浓度。电化学偏压或光生载流子作用也可指点晶格氧态的动态重排，使晶格氧机制在不同响应体系中展现出显贵的可调性与环境依赖性（图9）。

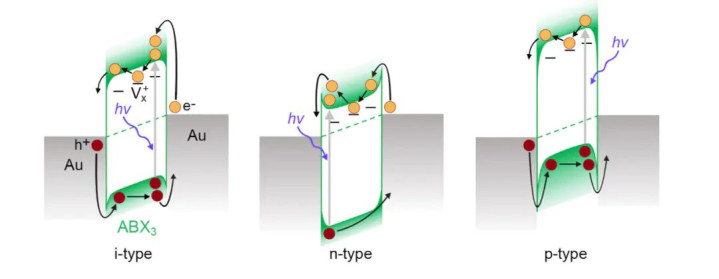

图9.不同类型的钙钛矿表示于不同氧物种下对电流的调控机制图世界杯竞猜网站。DOI:10.1016/j.matt.2024.08.007。
